Funktionsprinzip der EMCO WHEATON-Drehgelenke
Drehgelenke werdne für den Transfer von Flüssigkeiten und Gasen zwischen zwei Komponenten und sind ein Schlüsselelement der Verladearme. Sie sind Gelenke, die eine bewegliche Verbindung zwischen zwei Rohren ermöglichen, wenn ein Schlauch nicht verwendet werden kann. Drehgelenke sorgen für Beweglichkeit und Anpassparkeit und beeinträchtigen gleichzeitig nicht die Sicherheit und Zuverlässigkeit des Rohrsystems.

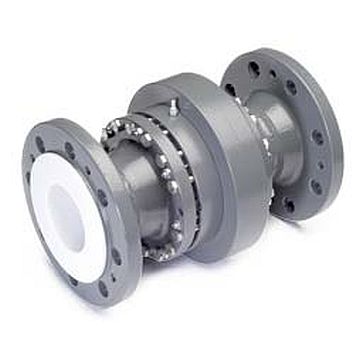

Drehgelenke von EMCO WHEATON besitzen einen inneren und einen äußeren Teil, die mit einer oder zwei Kugelbahnen verbunden sind. Diese entlasten die Rohrleitungen und verhindern Biegungen, die möglicherweise den Durchfluss verringern oder zu Rohrrissen und Produktleckagen führen. Durch die Kombination mehrerer Drehgelenke sind Drehungen um 360° in jeder Ebene möglich.
Unsere Drehgelenke sind mit einer produktspezifischen Dichtung ausgestattet, die über eine Vorspannung oder eine Feder an die axiale Dichtungsfläche gepresst wird. Einige Drehgelenke verfügen ober präzisionsbearbeitete Dichtflächen, die mit rostfreiem Stahl beschichtet sind. Die Dichtungen der Drehgelenke von EMCO WHEATON erfüllt die Anforderungen von Umweltschutzvorgaben.
Abhängig vom Medium, das verladen wird und den kundenspezifischen Anforderungen, bieten wir unsere Drehgelenke in vielen Varianten an. Die produktführenden Teile sind in verschiedenen Materialien verfügbar. Kundenspezifische Optionen gewährleisten, dass die Drehgelenke von EMCO WHEATON unabhängig von der Anwendung für Flüssigkeiten oder Gase die Anforderungen der Kunden erfüllen.
Eigenschaften
360° Drehbarkeit
Emco Wheaton’s swivel joints feature an inner and outer part joined by one or two integrated ball tracks. They relieve pipeline stress and prevent rigid pipe bends that could potentially reduce flow or result in pipe connection rips and media leaks. When multiple swivel joints are combined together, they ensure a 360° rotating pipe across all planes.
Drehgelenke von EMCO WHEATON verfügen über einen Innen- und einen Außenteil, die durch eine oder zwei Kugelbahnen verbunden sind. Sie entlasten die Rohre und verhindern Biegungen, die möglicherweise den Durchfluss verringern oder zu Rissen und somit zu Leckagen führen. Durch die Kombination mehrerer Drehgelenke gewährleisten sie eine Drehung um 360° in allen Ebenen.
Produktspezifische DichtungDrehgelenke sind mit einer produktspezifischen Dichtung, die über eine Vorspannung oder mit einer Feder gegen die axiale Dichtfläche gepresst werden, ausgestattet. Einige Modelle haben präzisionsbearbeitete und mit rostfreiem Stahl beschichtete Oberflächen. Die Dichtung der Drehgelenke von EMCO WHEATON erfüllen die Umweltschutzanforderungen.
Vorteile
- Herausragende Vielseitigkeit - mit ihnen können viele flüssige und gasförmige Medien in vielen mittleren, großen und speziellen Anwendungen gehandhabt werden.
- Hervoragende Anpassungsfähigkeit - sie können in verschiedenen Konfigurationen eingesetzt werden und erlauben komplette Drehungen um alle Achsen.
- Betriebssicherheit - gehärtete, präzisionsgeschliffene Kugelbahnen und fortschrittliche Eigenschaften gegen Leckagen.
- Unübertroffene Haltbarkeit - gewährleistet durch eine erstklassige und robuste Konstruktion und den Einsatz von hochwertigen Materialien.
- Einfache Wartung - ein interner Flansch erlaubt den Tausch der Kugelbahnen und der Dichtung ohne den Ausbau des Drehgelenks aus der Rohrleitung.
- Nach den Regeln - sie werden nach den Vorgaben für Rohrleitungen mit Gelenken gefertigt. Sie können auch an Vorgaben spezifischer Gesetze angepasst werden.
Drehgelenke von EMCO WHEATON werden unter anderem aus Stahl, rostfreiem Stahl und Aluminium hergestellt und sind für maximale Sicherheit und Langlebigkeit ausgelegt. Ihre genauen Lastdaten hängen vom speziellen Drehgelenktypen und den Eigenschaften des Anwendungsfalls ab. Das Angebot von EMCO WHEATON beinhaltet:
- Drehgelenke für mittlere Anwendungsfälle - aus Aluminium mit nicht gehärteten Kugelbahnen. Sie können mittlere Lasten tragen und sind für Verladearme für Tanklastzüge und Kesselwagen und Schwimmsauganlagen geeignet.

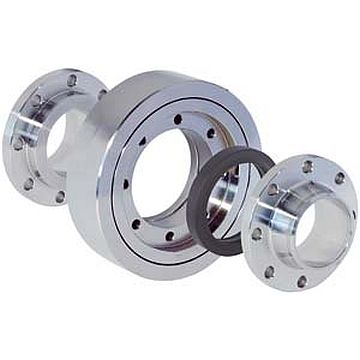

- Schwerlastdrehgelenke - mit inneren Flanschen, gehärteten und polierten Kugelbahnen und mit rostfreiem Stahl beschichteten Dichtflächen. Sie werden in beweglichen Rohrleitungen aller Art eingesetzt.
- Schwerlastdrehgelenke mit gekapselten Kugelbahnen - sie gewährleisten den Schutz der Kugelbahnen bei Leckagen. Sie sind für bewegliche Rohrleitungen entwickelt, die korrosive Stoffe fördert.
- Drehgelenke für spezielle Schwerlastanwendungen - sie sind für Rohrleitungen für hochgefährliche Medien (inklusive kryogene Produkte) geeignet, für die normale Metalle nicht ausreichend widerstandsfähig sind.Eine große Auswahl
