Emco Wheaton propose une large sélection de joints tournants de pointe capables de transférer une grande variété de gaz, de fluides et de produits alimentaires. Ils peuvent être utilisés dans un grand nombre d'applications moyennes, lourdes et spécialisées dans des industries telles que la chimie, la pétrochimie, le pétrole et le gaz. Que vous utilisiez des joints tournants pour des systèmes de tuyauterie ou des bras de chargement, ils permettent une flexibilité et une adaptabilité tout en offrant sécurité et fiabilité.
Principe de fonctionnement du joint tournant Emco Wheaton
Les joints tournants sont utilisés pour transporter des liquides et des gaz entre deux équipements et constituent un élément clé des bras de chargement. Il s'agit d'articulations permettant une connexion mobile de deux tuyaux dans des situations où l'utilisation d'un tuyau n'est pas possible. Les joints tournants offrent mobilité et adaptabilité, sans compromettre la sécurité et la fiabilité du système de tuyauterie.

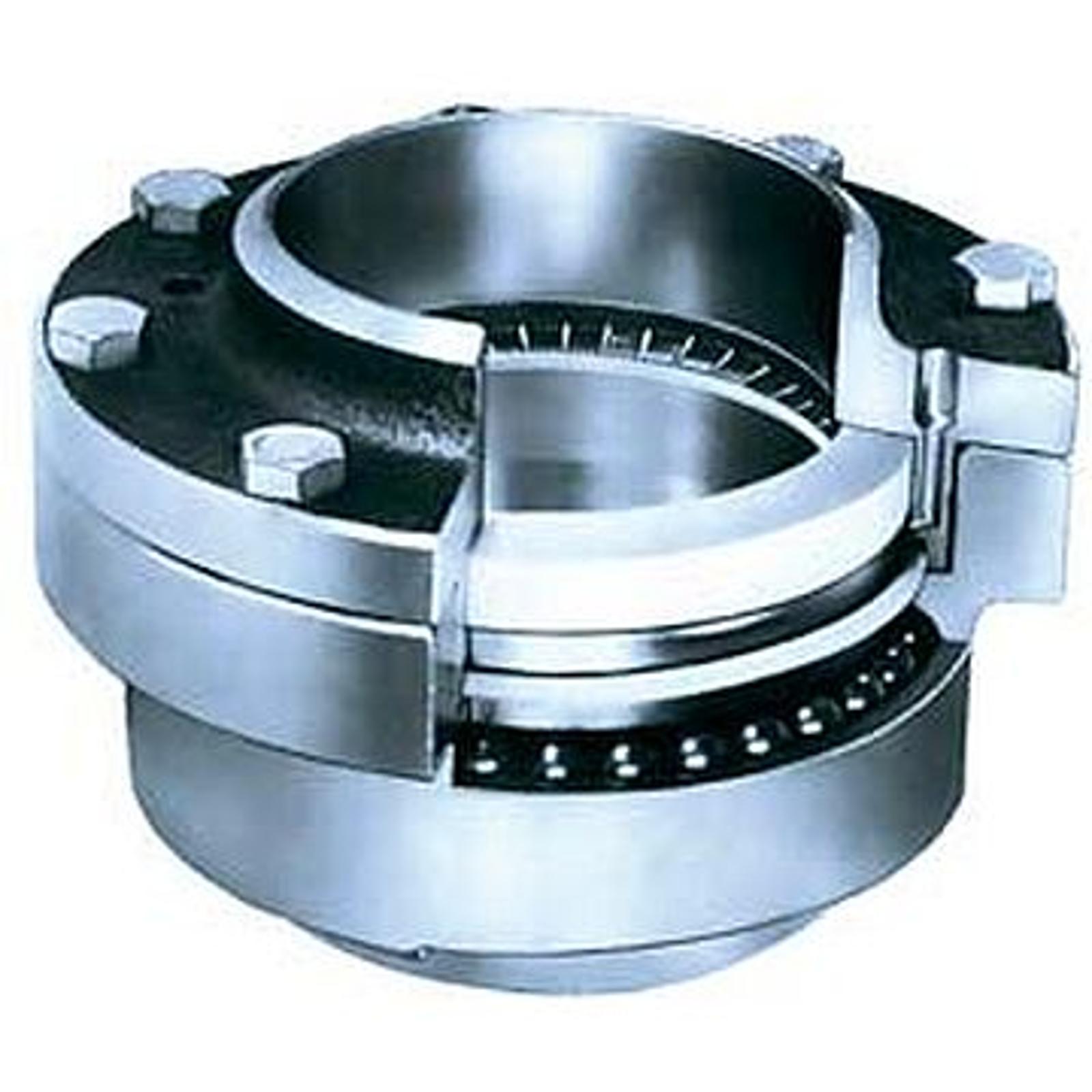

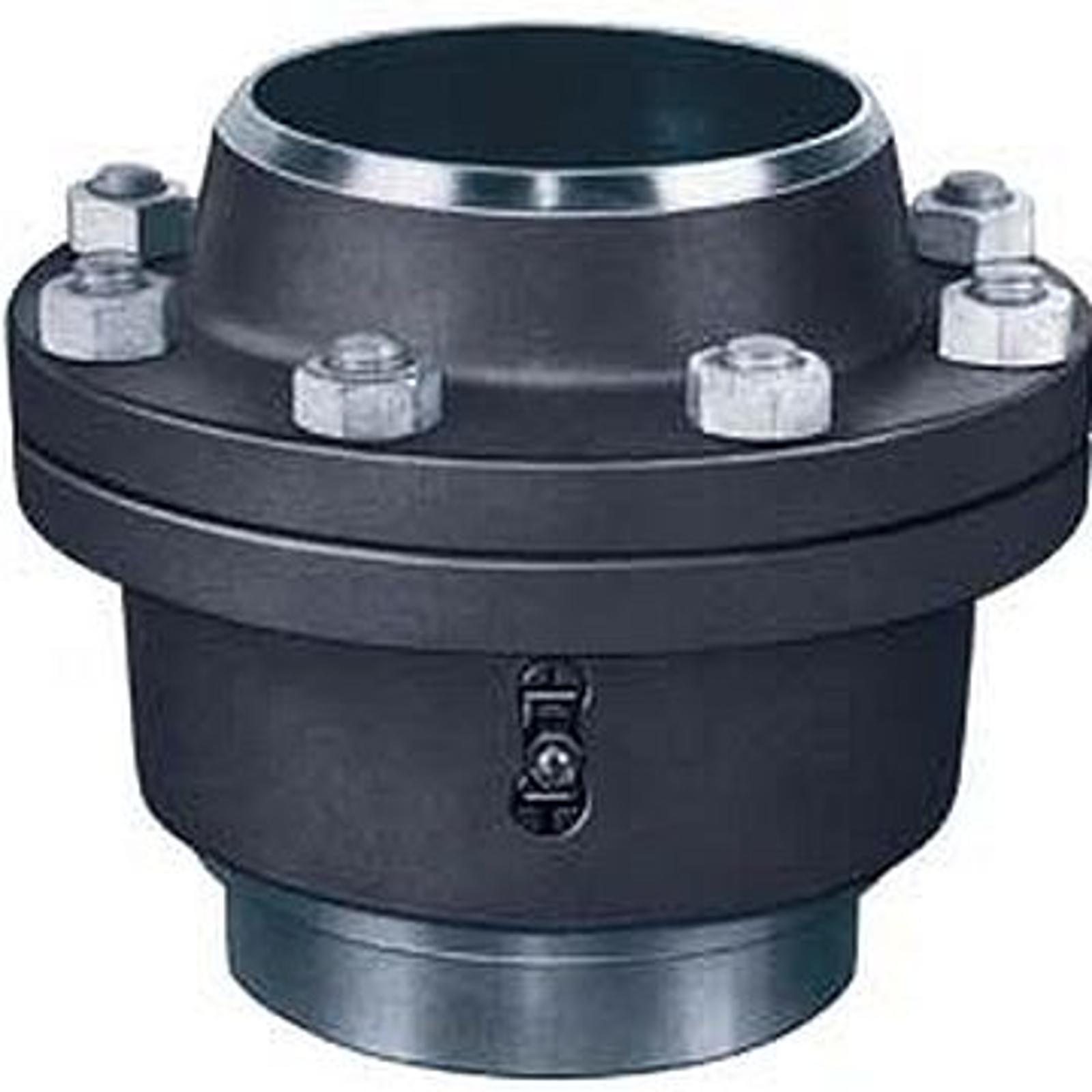

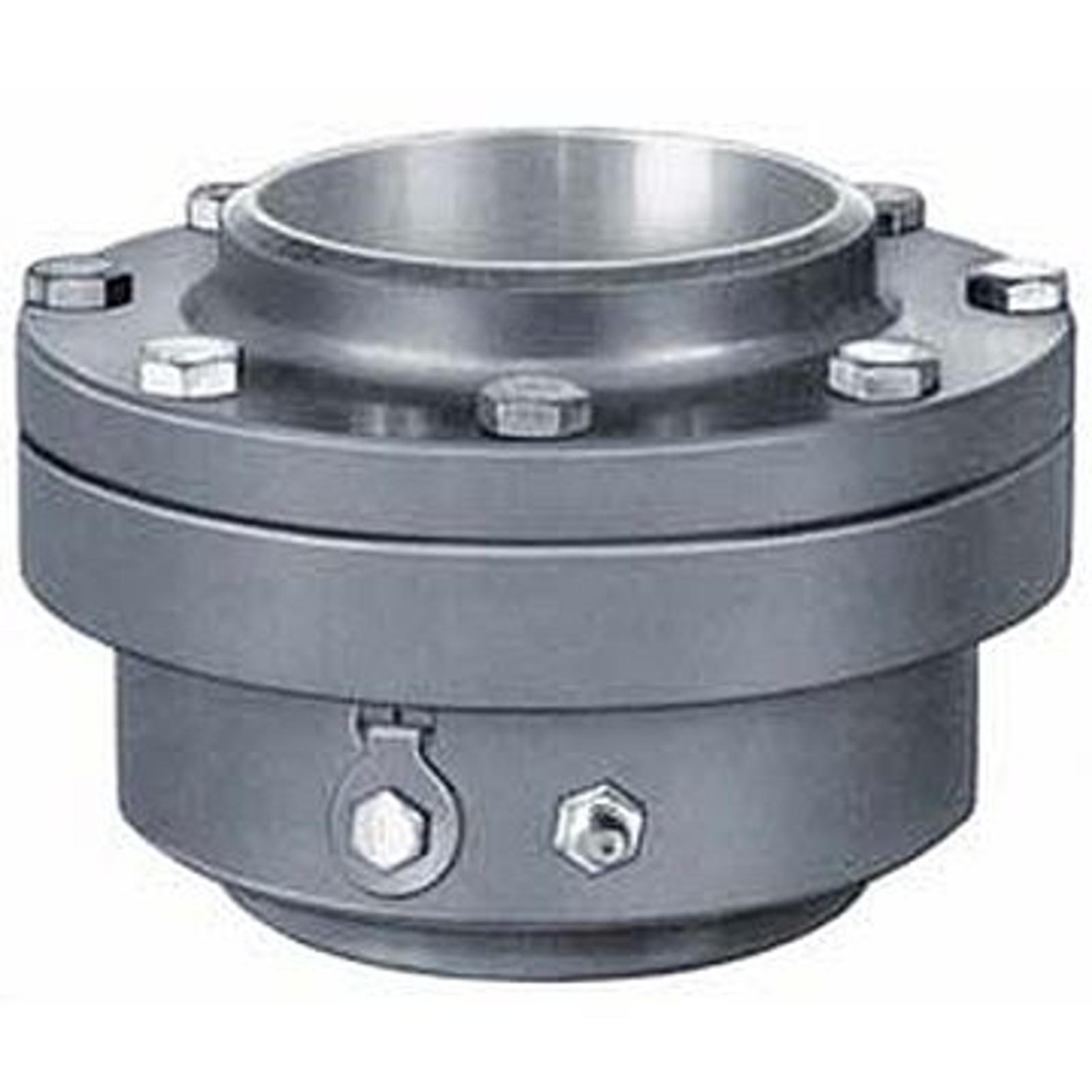

Les articulations pivotantes d'Emco Wheaton sont constituées d'une partie intérieure et d'une partie extérieure reliées par un ou deux chemins de roulement à billes intégrés. Ils réduisent les contraintes sur les conduites et évitent les courbures qui pourraient réduire le débit ou entraîner des déchirures de conduites et des fuites de produits. Lorsque plusieurs articulations pivotantes sont combinées, elles assurent une rotation de 360° sur tous les plans.
Nos joints tournants sont équipés d'un joint spécifique au produit. Le joint est pressé contre la surface d'étanchéité axiale par précontrainte ou à l'aide d'un ressort. Certains modèles présentent des surfaces d'étanchéité finies avec précision et revêtues d'acier inoxydable. L'étanchéité des joints tournants d'Emco Wheaton répond aux exigences de la réglementation en matière de protection de l'environnement.
En fonction du média traité et des besoins spécifiques du client, nos joints tournants sont proposés dans de nombreuses variantes. Différents matériaux de pièces porteuses de produits sont proposés. Des options personnalisées sont disponibles pour s'assurer que les joints tournants Emco Wheaton optimisent le transfert de liquide ou de gaz de nos clients, quelle que soit l'application.
Caractéristiques
capacité de rotation à 360
Les articulations pivotantes d'Emco Wheaton sont constituées d'une partie intérieure et d'une partie extérieure reliées par un ou deux chemins de roulement à billes intégrés. Ils réduisent les contraintes sur les canalisations et évitent les courbures rigides qui pourraient réduire le débit ou entraîner des déchirures des raccords de canalisation et des fuites de fluides. Lorsque plusieurs joints tournants sont combinés ensemble, ils assurent une rotation de 360° du tuyau sur tous les plans.
Sceau spécifique au produit
Ils sont équipés d'un joint spécifique au produit, qui est pressé contre la surface d'étanchéité axiale par précontrainte ou à l'aide d'un ressort. Certains modèles présentent des surfaces d'étanchéité finies avec précision et revêtues d'acier inoxydable. L'étanchéité des joints tournants d'Emco Wheaton répond aux exigences de la réglementation en matière de protection de l'environnement.
Avantages
- Multifonctionnalité exceptionnelle - conçu pour traiter une variété de fluides liquides et gazeux dans de nombreuses applications moyennes, lourdes et spécialisées.
- Adaptabilité supérieure - peut être utilisé dans de nombreuses configurations différentes, permettant une rotation complète sur tous les plans.
- Sécurité opérationnelle - assurée par des chemins de roulement trempés et rectifiés avec précision, ainsi que par des dispositifs anti-fuites avancés.
- Durabilité inégalée - garantie par une conception haut de gamme, une construction robuste et l'utilisation de matériaux de la plus haute qualité.
- Entretien facile - une bride interne permet de remplacer les chemins de billes et le joint d'étanchéité sans retirer le joint tournant de la canalisation.
- Conformité réglementaire - produit en conformité avec les réglementations relatives aux canalisations articulées. Ils peuvent également être adaptés pour se conformer à d'autres lois spécifiques.
Fabriqués à partir de matériaux de haute qualité, notamment l'acier au carbone, l'acier inoxydable et l'aluminium, les joints tournants Emco Wheaton sont conçus pour offrir une sécurité et une longévité maximales. Leur capacité de charge exacte dépend du type de joint tournant et des caractéristiques de l'application concernée. L'offre d'Emco Wheaton comprend
- Articulations pivotantes pour travaux moyens - en aluminium, avec des rails à billes non trempés. Conçus pour supporter des charges modérées, ils sont destinés aux bras de chargement des camions-citernes routiers et ferroviaires, ainsi qu'aux systèmes d'aspiration flottants.
- Joints tournants pour usage intensif - comportent des brides internes, des chemins de roulement trempés et polis et des surfaces d'étanchéité plaquées en acier inoxydable. Conçus pour être utilisés dans des pipelines articulés de toutes sortes.
- Joints tournants pour usage intensif avec chemins de roulement encapsulés - assurent la protection des chemins de roulement en cas de fuite. Conçu pour les pipelines articulés qui transportent des matières corrosives.

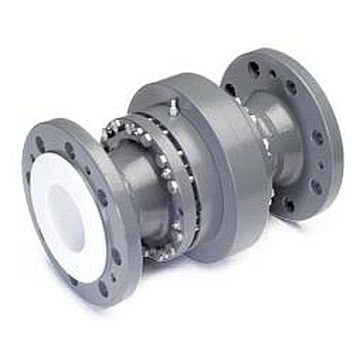

- Joints tournants pour applications spéciales à usage intensif - conviennent pour la tuyauterie de fluides hautement dangereux (y compris les produits cryogéniques) auxquels les métaux normaux ne résistent pas.
