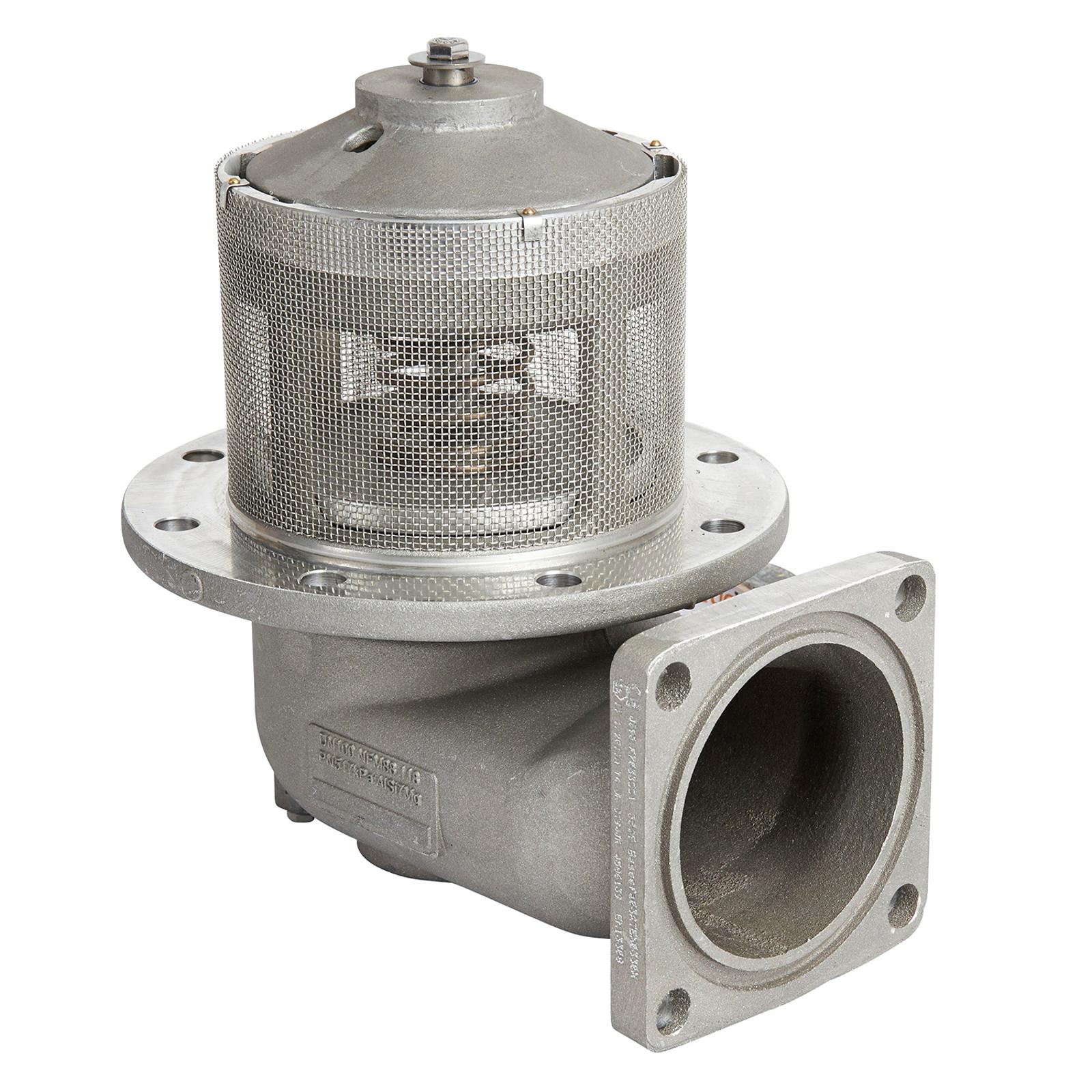

Serie F700 | Notabsperrventile

Unsere F7000 Serie der Notabsperrventile bietet maximale Sicherheit, hohen Durchfluss, niedrigen Druckabfall, einfache Wartung und eine lange Lebensdauer. Die Einfachheit ihrer Bauart macht sie ideal für Ölfirmen und Transporteure von Erdölerzeugnissen.

Unsere Notabsperrventile setzen mit ihrem leichten Aluminiumkorpus und den Edelstahl-Einbauteilen den Standard in Sachen Design-Eigenschaften und baulicher Qualität.

Dieses Produkt verfügt über eine Fernsteuerung, die alle pneumatischen Ventile, Bodenbeladungs- und Dampfrückführungssysteme sofort schließt, wenn ein Bediener sie in einer Notsituation betätigt. Er bietet dem Bediener ein schnelles Schließen fernab der Hauptluftventile und erfordert keine Rückstellung nach dem Drücken.

Zu den anderen Merkmalen zählen:

  • Langlebige, witterungsbeständige Materialien
  • Möglichkeit der Reihenschaltung - ein oder mehrere können an den gewünschten Stellen angebracht werden, z. B. oben auf dem Tankwagen, an der Seite und am Heck
  • Geliefert mit einem Montagebügel
  • Push-and-Learn-Funktionalität

Aufgrund unserer internationalen Erfahrung mit der Beförderung, Beladung und Auslieferung von Kraftstoffen können wir sichere und zuverlässige pneumatische Systeme mit unterschiedlichen Graden von Sicherheitsverriegelungen empfehlen.

F7000 bis F7064 Notventile – Teilenummerierung

Erste Ziffer: Ventiltyp

  • 7 Notventil

Zweite Ziffer: Material

  • 0 Aluminium

Dritte Ziffer: Gehäusestil

  • 0 Winkel (Mechanisch oder Externer Pneumatikzylinder)
  • 1 Gerade (Mechanisch oder Externer Pneumatikzylinder)
  • 2 Winkel (Interner Pneumatikzylinder)
  • 3 Zwischenwinkel (Interner Pneumatikzylinder)
  • 4 Niedrigprofil-Winkel (Interner Pneumatikzylinder)
  • 5 3” Winkel (Interner Pneumatikzylinder)
  • 6 T-Stück, Doppelwinkel – (Interner Pneumatikzylinder)

Vierte Ziffer: Flansche

  • 0 TTMA-Sumpf- und Rohrflansch - US-Spezifikation (¼ NPT Luftanschlüsse & Schmelzsicherung für pneumatische Varianten)
  • 1 TMA-Sumpfflansch mit Victaulic-Auslass – US-Spezifikation (¼ NPT Luftanschlüsse & Schmelzsicherung für pneumatische Varianten)
  • 2 Französisch
  • 3 TW - Europäischer Typ (Mit 6 mm PIF-Luftanschlüssen für pneumatische Varianten)
  • 4 TTMA-Sumpf- und Rohrflansch (Mit 6 mm PIF-Luftanschlüssen für pneumatische Varianten)

Fünfte Ziffer: Mechanische/Pneumatische Betätigung

  • 0 Mechanische Bodenbetätigung
  • 1 Pneumatisch, Externer Zylinder
  • 2 Pneumatisch, Interner Zylinder sequenziert
  • 3 Mechanische Oberbetätigung nur
  • 4 Mechanische Boden- oder Oberbetätigung
  • 6 Druckausgeglichen, Pneumatisch, Interner Zylinder sequenziert
  • 8 Mechanische Bodenbetätigung
  • 9 Befestigungsmöglichkeit für externe Zylinder

Sechste Ziffer: Sieb/Filter

  • 0 Kein Sieb (Pneumatische Ventile)
  • 1 Kein Sieb (Nur Mechanisch)
  • 2 Sieb (Pneumatische Ventile)
  • 3 Sieb (Nur Mechanisch)
  • 4 Trockenleitung bereit

Siebte Ziffer: Dichtungsmaterial

  • 1 FPM (Viton)
  • 2 PTFE
  • 3 Buna
  • 4 Niedrigtemperatur

Achte Ziffer:

  • F Frankreich
  • R Russland

Mechanischer Betrieb:

  • F0241 ‒ 3 Zoll 90°, TTMA, geflanscht
  • F0242 ‒ 3 Zoll 90°, Victaulic-Auslass
  • F0335 ‒ 3 Zoll 90°, TTMA, geflanscht
  • F7000 ‒ 4 Zoll 90°, TTMA, geflanscht
  • F7001 ‒ 4 Zoll 90°, Victaulic-Auslass
  • F7010 ‒ 4 Zoll gerade, TTMA, geflanscht
  • F7011 ‒ 4 Zoll gerade, Victaulic-Auslass

Pneumatischer Betrieb:

  • F7020 ‒ 4 Zoll 90°, TTMA, geflanscht
  • F7021 ‒ 4 Zoll 90°, Victaulic-Auslass
  • F7023 ‒ 4 Zoll 90°, TW, geflanscht
  • F7024 ‒ 4 Zoll 90°, TTMA, geflanscht
  • F7033 ‒ 4 Zoll 90° Zwischenstück, TW, geflanscht
  • F7034 ‒ 4 Zoll 90° Zwischenstück, TTMA, geflanscht
  • F7043 ‒ 4 Zoll 90° Flachprofil, TW, geflanscht
  • F7050 ‒ 3 Zoll 90°, TTMA, geflanscht
  • F7051 ‒ 3 Zoll 90°, Victaulic-Auslass
  • F7063 ‒ 4 Zoll T-Stück, TTMA, geflanscht

Der Transport und die Entladung von Kraftstoffen sind eine anstrengende Aufgabe, und selbst die besten Komponenten verschleißen mit der Zeit. Deshalb bietet EMCO Wheaton ein komplettes Sortiment an Original-Ersatzteilen und Vor-Ort-Service-Kits an, um kritische Geräte wie Notventile voll funktionsfähig zu halten. Die meisten Reparaturen sind einfach und können auf der Straße durchgeführt werden, aber zögern Sie nicht, sich an uns zu wenden, wenn Sie fachlichen Rat benötigen.

Service-Kits

675707 - LUFTZYLINDEREINBAUTEN, TYP GS

675708 - EINBAUTEN IM LUFTZYLINDER MIT NIEDRIGEM PROFIL, TYP GS

673300 - LUFTKASTEN ERSATZSATZ F7023

673301 - LUFTFILTERKASTEN-ERSATZTEILSATZ F7033

673302 - LUFTFILTERKASTEN ERSATZSATZ F7043

607690 - ZYLINDER E/V-FOLGE-GRUPPE F7063

672733 - BAUSATZ - LUFTZYLINDERKAPPE F7020/21/50/51
