Entrée binaire 3 Applications pétrolières
Entrée binaire 3 Applications chimiques
Entrée binaire 3 Chargement en toute sécurité depuis le sol
Entrée binaire 3 Manipulation souple
Entrée binaire 3 Longue portée
Ce type de bras de chargement est spécialement conçu pour charger des produits pour lesquels un retour de vapeur est nécessaire.
Il convient pour le chargement/déchargement par le bas des camions-citernes ou des wagons-citernes avec des raccords à bride ou des accouplements.
Le bras de chargement a une longue portée et convient aux applications où la bride de raccordement au camion-citerne ne peut pas être positionnée avec précision. Grâce à la conception robuste et de haute qualité des articulations pivotantes et à l'équilibrage précis du bras de chargement, la manipulation du bras est précise et sans effort.
Sizes:
- DN 50 (2")
- DN 80 (3")
Matériau de construction du bras :
- Acier au carbone, acier inoxydable ou acier à basse température
Matériaux des joints :
- Buna, Viton ou PTFE
Design Pressure:
- Max. 40 bar (580 psi) jusqu'à la vanne d'arrêt
Design Temperature:
- Max. 40 bar (580 psi) jusqu'à la vanne d'arrêt
Méthode d'équilibrage :
- Cylindre à ressort
Accessoires :
- Sixième articulation
- Barre parallèle
- Équilibrage des ressorts à gaz pour la longueur B
- Système de déverrouillage d'urgence
Sizes:
- 2" / 3"/ 4"
Matériau de construction du bras :
- Acier au carbone / Low Temp. Acier au carbone / Acier inoxydable
Design Pressure:
- 60° à -45
Design Temperature:
- max. -50°C / +250°C
(Les plages de température exactes peuvent varier en fonction du matériau et de l'application du produit)
Méthode d'équilibrage :
- Cylindre à ressort
Inlet Flange:
- ANSI 150 & 300 lbs / EN PN16 & 40
Accessoires :
- Vanne à tournant sphérique
- Barre parallèle
- Dispositif à ressort à gaz
- Système de déverrouillage d'urgence. (Type de collier à déclenchement ou à rupture)
- Interrupteur d'orientation
- Stand Post
- Dispositif de verrouillage (position parking)
- Boîtier de raccordement
- Conduite de décharge et/ou de purge
- Systèmes de chauffage
- (Autres accessoires disponibles sur demande)
Chargeurs de bas de caisse sûrs et fiables
Le bras de chargement du tuyau de fond est spécialement conçu pour utiliser plusieurs bras ensemble en tant que station de chargement du tuyau de fond pour le remplissage du fond des camions-citernes à compartiments multiples.

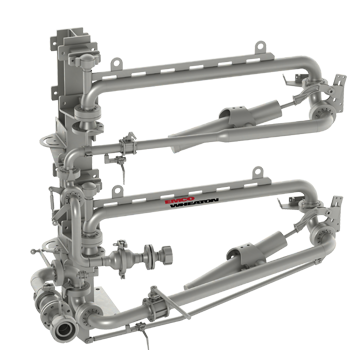

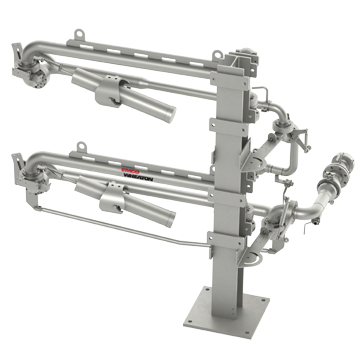

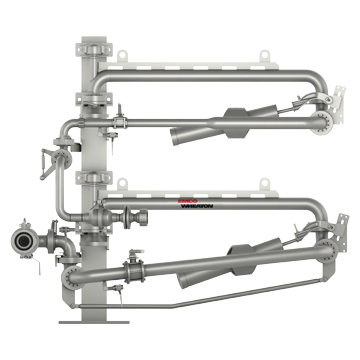

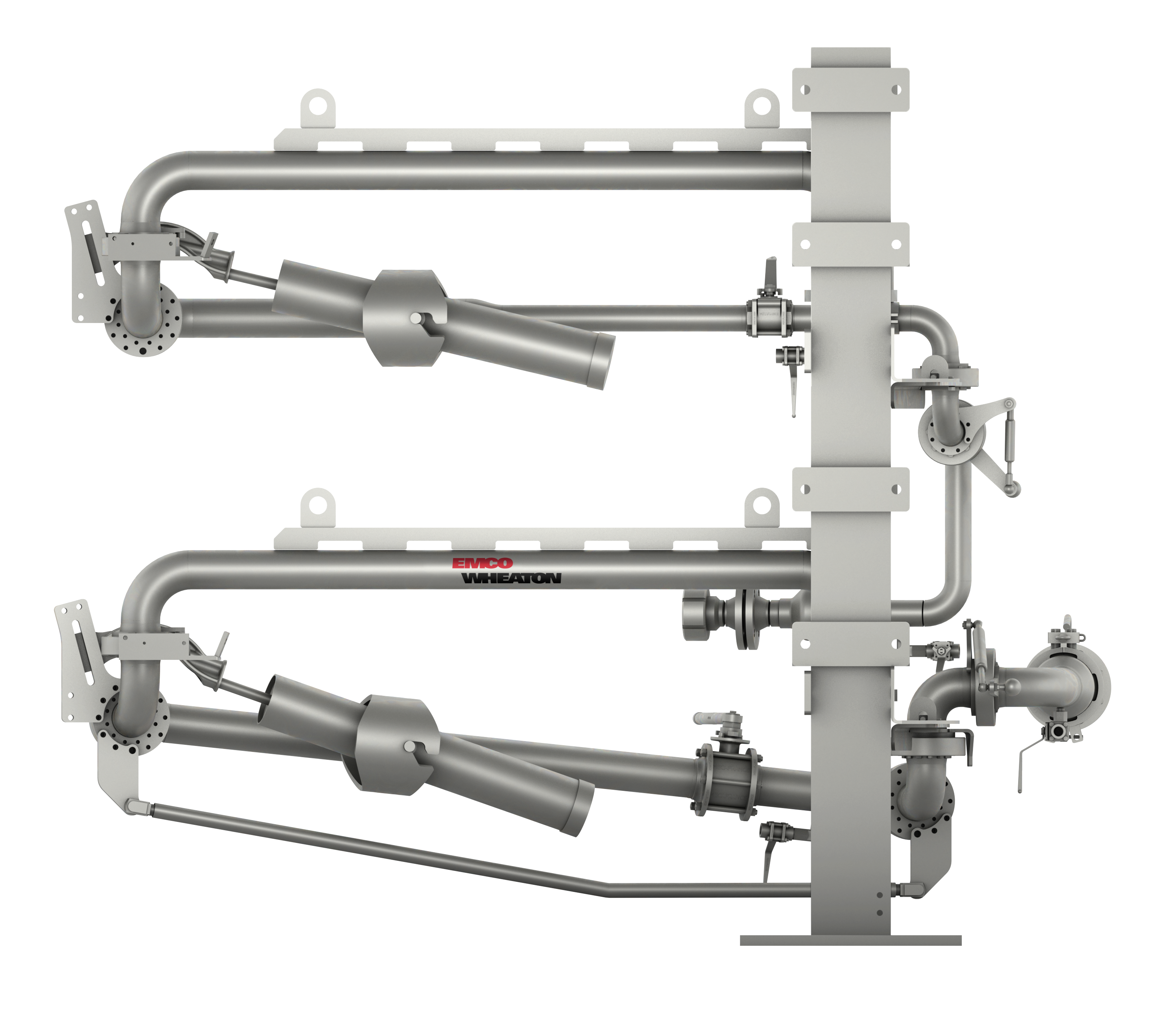

Bras de chargement à transfert par le bas
Les bras de transfert inférieurs sont spécialement conçus pour charger des produits pour lesquels un retour de vapeur est nécessaire, tout en offrant une portée étendue qui les rend idéaux pour les applications où un véhicule ne peut pas être repéré avec précision.
